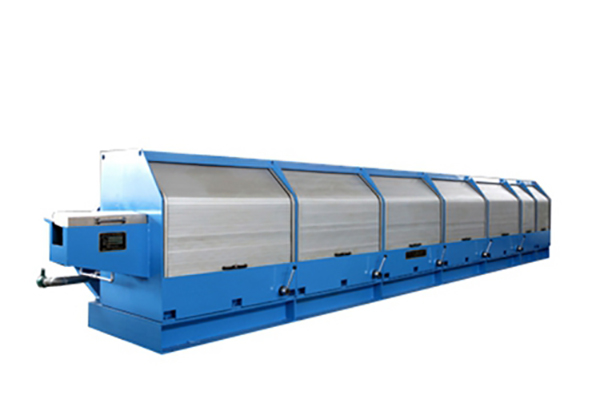

LH-450/11型系單傳動鋁大拉機、將Φ9.5mm-Φ12mm普通純鋁或合金鋁桿拉制成單根鋁圓型線及異形線。每個采用單獨交流變頻電機傳動、節約能耗；連續拉制。本機采用國際最新先進方式，以減速機帶動拉絲鼓輪進行工作操作簡單、方便、節省電力，生產效率高，成品質量好等優點
2.1、拉制材料： 鋁合金、鋁桿
2.2、最大進線直徑： 9.5mm（12mm）
2.3、出線直徑： 圓線 ?1.8～5.0mm 異型截面 2.5～19.63mm2
2.4、最多拉伸道次 11
2.5、鼓輪直徑 450mm
2.6、定速輪直徑 450mm
2.7、最高線速度 20m/s
2.8、拉絲主機電機 22Kw(AC)X3臺 30Kw(AC)X7臺
2.9、定速輪電機 75Kw(AC)
2.10、延伸系數 1.01～1.42可調
2.11、單盤收線電機 30Kw(AC)×2臺
2.12、收線盤規格 PND500～630
2.13、設備噪音 ＜85db
2.14、機組裝機容量 480KVA
2.15、大拉機組外形尺寸 （長）25.5m X（寬）5m X (高)5.1m
2.16、總重量 32T
各主要部件的結構說明：
4.1、懸臂式放線架
4.1.1、型式：懸臂式
4.1.2、放線架主要由支撐架、轉向?qū)л喌冉M成。
4.1.3、放線架高度5100mm，放置二盤銅桿，可實現連續放線。
4.1.4、放線懸臂架在二盤之間擺動。
4.1.5、附全線連動停車裝置。
4.2、拉絲主機：
4.2.1、型式為分體傳動式，十一道等徑拉絲鼓輪的單線拉制設備，每個拉絲鼓輪由單獨交流電動機驅動。每個電動機帶動一個減速器，然后驅動拉絲鼓輪。拉絲鼓輪的轉速單獨可調。使用時首先根據加工線材的材料，向電腦依次輸入每道拉絲模間的延伸系數，電腦便會計算出每道拉絲鼓輪的轉速。
4.2.2、拉絲主機箱體由2節組成。每5只拉絲鼓輪組成一節，定速輪單獨組成。定速輪后端設有帶輪聯軸節供連接退火裝置使用。
4.2.3、主機箱體為焊接回火處理，箱體內設有一個水箱，鼓輪為半浸沒式。 水箱的下方設有一個底座兼回水槽。每段箱體上設有一個蝶閥，當?shù)y關閉時拉絲液浸沒半個拉絲鼓輪，然后從水箱中的一個隔板上方溢出。然后溢到回水槽。當穿摸時可打開蝶閥，拉絲液便從蝶閥 中流到回水槽，以保持水箱的干爽，方便穿摸。
4.2.4、拉絲摸座采用強迫噴淋法，拉絲液經水泵加壓經過噴淋口射向拉絲摸，清潔拉絲摸口。每個拉絲摸座上還設有一個球形閥門，穿摸時可調節拉絲液流量的大小。
4.2.5、每個拉絲鼓輪的上方均設有一個張力反饋（也可稱為速度反饋）裝置，張力的大小可調節彈簧的拉力達到所需狀態，張力桿擺動時帶動一個斜塊，斜塊端面和線性傳感器的距離產生變化時傳感器便能產生信號，反饋信號便傳向PLC裝置。由PLC裝置發出指令，微調各拉絲鼓輪的轉速，使導體表面與拉絲鼓輪表面滑動率達到最小。
4.2.6、穿模點動開關11只，供穿模點動用，并設有防逆轉裝置。
4.2.7、拉絲鼓輪圈采用鋼輪，表面碳化鎢噴涂，鼓輪圈使用壽命長。
4.3、儲線張力控制器：
4.3.1、儲線量 7m。
4.3.2、最大張力 250N。
4.3.3、張力控制為氣缸氣壓調節。
4.4、雙盤自動收排線架
4.4.1、收線盤規格： PND500-PND630。
4.4.2、最大收線速度： 20m/s。
4.4.3、收線電機： 30Kw(AC二臺)。
4.4.4、氣動元件采用優質品牌，具有欠壓保護功能；排線交流變頻控制，要求運行平穩，換向靈活可靠；線盤上升、下降、夾緊、放松做到靈活、可靠；收線運行與主機跟蹤要求平穩匹配。降速換盤，減小滿盤運動慣量，縮短剎停時間，設有切頭甩尾壓線裝置，剎車為氣動平制動。
4.5、軋頭穿模機
4.5.1、軋頭鼓輪直徑： 100mm。
4.5.2、軋頭鼓輪轉速： 24r/min。
4.5.3、鼓輪直徑： 430mm。
4.5.4、軋頭附剪斷功能。
4.5.5、穿模夾頭成鋸齒狀，拉緊則自動排線成圈。
4.5.6、電機功率： 5.5Kw。
電氣控制系統
5.1、控制系統采用丹佛斯變頻控制器。
5.2、整機運行采用PLC程序統一協調，控制為觸摸屏。
5.3、本機采用三相五線制，380V±10﹪50Hz。
設備組成部分：
3.1、懸臂式放線架 1套
3.2、拉絲主機 1套
3.3、儲線裝置 1套
3.4、500/630雙盤收線機 1套
3.5、軋頭穿模機 1套
3.6、電器控制系統 1套
其他
6.1、設備操作方向：右手機
6.2、設備顏色：由用戶提供色標
隨機提供以下資料
7.1、設備布置圖。
7.2、電、氣管路圖。
7.3、使用說明書。
